9 класс ПРАКТИЧЕСКОЕ ЗАДАНИЕ

Дата: 7 октября 2022 в 12:28, Обновлено 7 октября 2022 в 12:33
Автор: Системный А. О.

ПРАКТИЧЕСКОЕ ЗАДАНИЕ

9 класс

Составьте технологическую карту на деталь 10 и изготовьте макет-сувенир

«Змея-царевна»

(заготовки и материалы: рейка (сосна) – 600х22х22; сталь листовая – 100х70х2; шуруп с потайной головкой L13÷20  и Ø2,5÷3 (2 шт.);

гвоздь L18÷20 и Ø1,2 (12 шт.); клей ПВА)

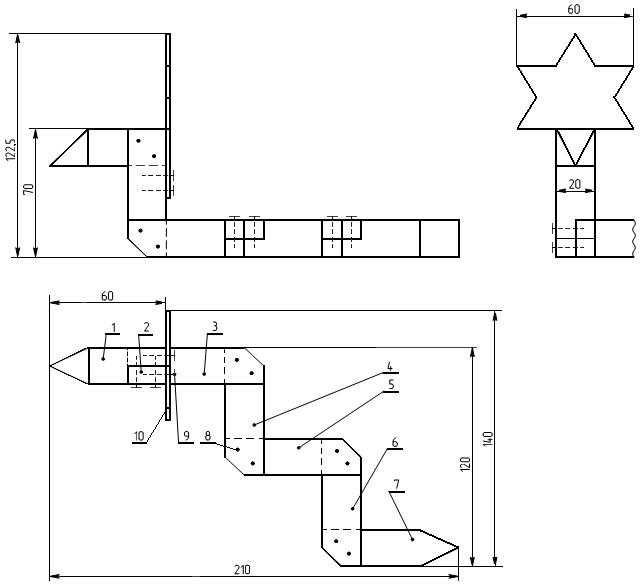

МАКЕТ-СУВЕНИР «ЗМЕЯ-ЦАРЕВНА»

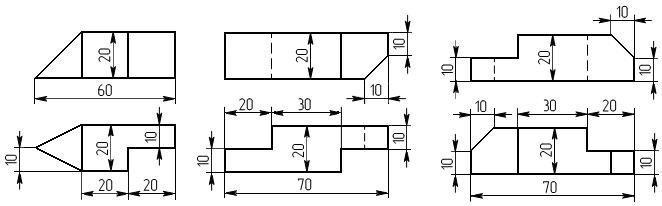

ДЕТАЛИ МАКЕТА-СУВЕНИРА «ЗМЕЯ-ЦАРЕВНА»

                 Деталь 1                        Деталь 2                                   Деталь 3

                             Детали 4, 5 и 6                                 Деталь 7

Деталь 8 (гвоздь L18÷20; Ø1,2; 12 шт.)

Деталь 9 (шуруп L13÷20; Ø2,5÷3; 2 шт.)

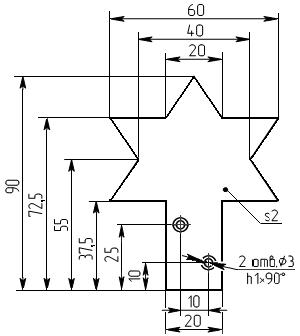

             Деталь 10
